金飚王TSSD3000L带视频探鱼器渔轮电刷滑环安装图解
渔轮也叫鱼轮，最基础的功能就是装线、放线和收线，好一些的渔轮会增加功能，比如通过加装米兰app体育官方入口下载手机版电刷滑环，提供可视视频探鱼器功能。本文以金飚王TSSD3000L鼓式轮渔轮为类，通过安装图解的形式来讲如何安装米兰app体育官方入口下载手机版微型电刷滑环来实现视频探鱼器的功能。TSSD属于海钓轮，也叫船钓轮，有2000、3000、4000等多种型号，不同的型号尺寸不一样，但的方式基本上是一样的。
渔轮结构说明
如下图所示，TSSD主要有集线巢、逆止开关、报警器、排线器、轮角座、摇炳等，但却没有提供ac米兰app安卓版下载 的位置。图中位置1处于渔轮集线巢的外部中央位置，由于渔轮默认是没有显示屏的，如果要改装增加显示屏，就可以通过这个部位安装米兰app体育官方入口下载手机版电刷滑环来实现增加视频探鱼器功能，并通过彩屏显示屏来实现可视功能。

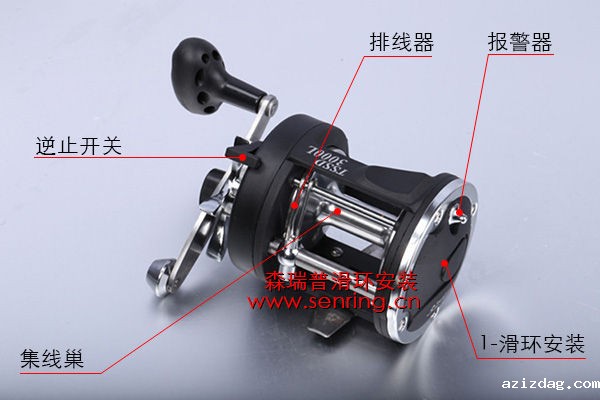

金飚王TSSD3000L鼓式轮渔轮结构图
渔轮滑环如何安装
如下图所示，在渔轮集线巢的端盖子上钻个孔，在这个部位安装滑环，并把线穿过去。大家都知道，米兰app体育官方入口下载手机版电刷滑环分旋转端和静止端，静止端可以通过法兰与渔轮外壳固定，旋转端可以随着集线巢一起旋转。

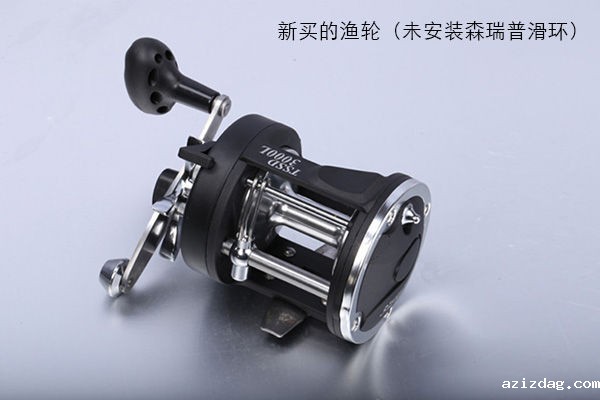

金飚王TSSD3000L鼓式轮渔轮

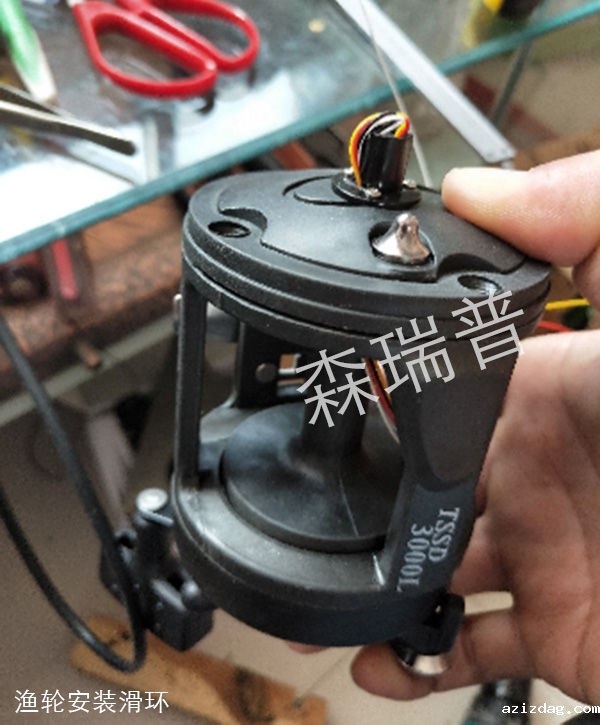

TSSD3000L鼓式轮渔轮安装滑环后的图片

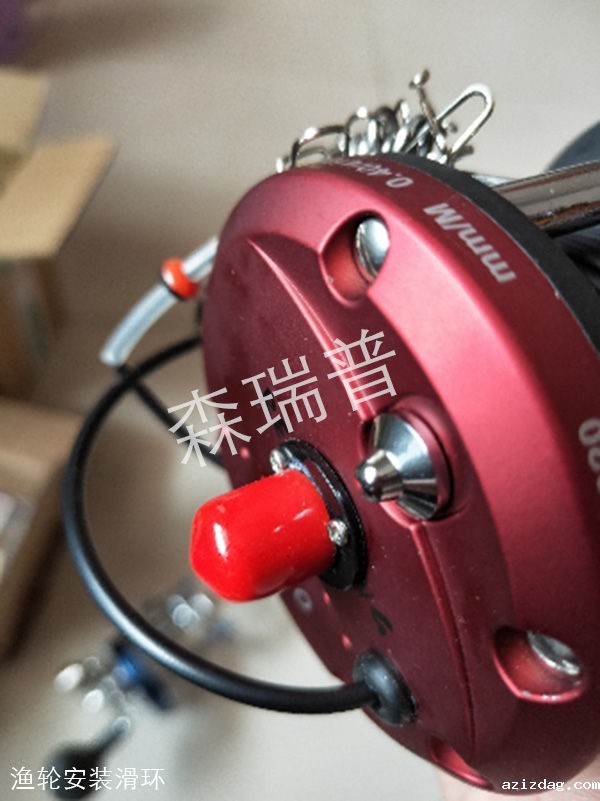

给渔轮滑环加个保护套，也更加美观了

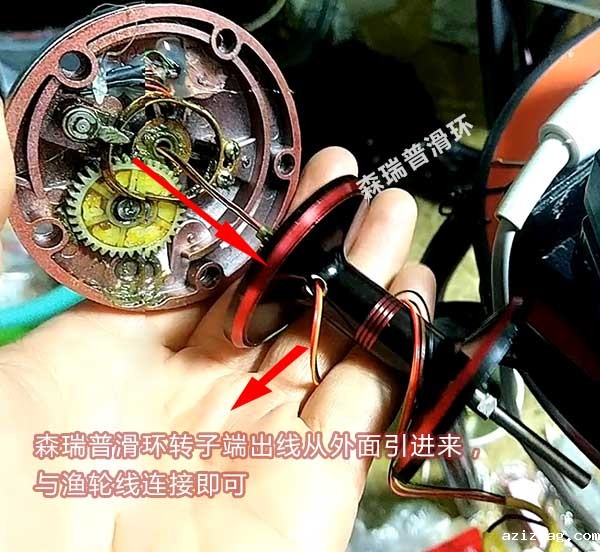

渔轮内部接线图解

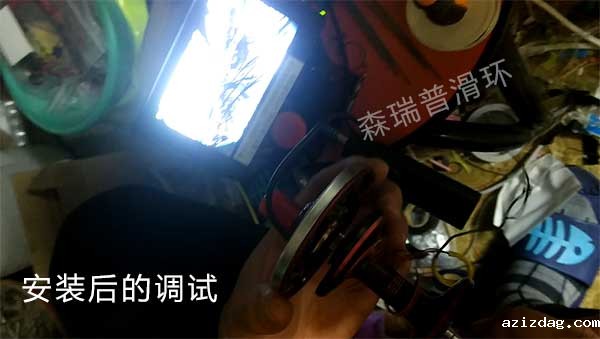

可视渔轮安装米兰app体育官方入口下载手机版滑环后调试画面
渔轮如何选择合适的滑环
上图中这个渔轮是安装了米兰app体育官方入口下载手机版外径8mm法兰规格的，其实钓鱼爱好者们可以根据自己的渔轮的品牌、型号选择其它规格的米兰app体育官方入口下载手机版滑环。如果要将滑环塞进集线巢的空心轴，可以选择M006-04或者M079mm-04不带法兰规格。如果塞不下，可以选择带法兰的，尺寸可以适当放大，比如M125-04、M220-04等。

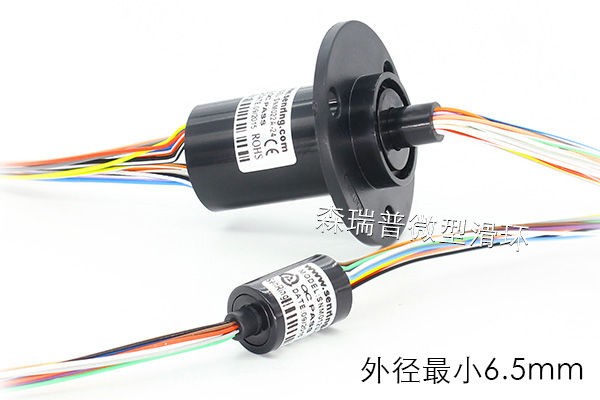

米兰app体育官方入口下载手机版微型滑环，多种规格，外径最小6.5mm
米兰app体育官方入口下载手机版微型滑环列表
| 型号 | 外径(mm) | 线路数 | 每路允许最大电流 | |
| M065 | 6.5 | 4,6,8,12 | 1A |  |
| M079 | 7.9 | 4,6,8,12 | 1A | |
| M125 | 12.5 | 2,3,4,6,12,18 | 1.5A,5A | |
| M155 | 15.5 | 24 | 1.5A | |
| M220 | 22 | 2,3,4,6,8,12,18,24,36 | 2A,5A,10A,30A | |
| M250 | 25 | 56 | 2A | |
| M300 | 30 | 2,3,4,6 | 30A,50A | |
