同轴射频旋转关节选型手册

米兰app体育官方入口下载手机版HF系列高清微波射频同轴旋转关节不仅可以360度旋转传输DC~18GHz同轴高频信号，还可以混合电流或其它信号一起传输。有单独传输射频信号，也有射频与电一体的。米兰app体育官方入口下载手机版射频旋转关节根据频率不同，有DC~3GHz，也有DC~18GHz，更高要求的可以选DC~50GHz规格。除了单通道射频，也有双通道（目前最多支持2个通道），可选法兰安装，如需定制，请联系米兰app体育官方入口下载手机版销售或技术人员。

型号	PDF	射频通道数	频率范围	主体外径	可混合电线路数	接口类型
HF0103-07		1通道	DC~3GHz	7mm	0	电缆RG405可配SMA、MCX、BNC等接头
HF0103-22		1通道	DC~3GHz	22mm	1~12
HF0103-32		1通道	DC~3GHz	32.8mm	13~24
HF0118-12		1通道	DC~18GHz	12.7mm	0	两端SMA-K
HF0118-32		1通道	DC~18GHz	32.8mm	1~24
HF0118-56		1通道	DC~18GHz	56mm	1~48
HF0118-86		1通道	DC~18GHz	86mm	1~96
HF0150-12		1通道	DC~50GHz	12.7mm	0	两端2.4（K)-F
HF0150-56		1通道	DC~50GHz	56mm	1~48
HF0218-31		2通道	通道1: DC~18GHz  通道2: DC~4.5GHz	31.8mm	0	两端SMA-K
HF0218-64		2通道	通道1: DC~18GHz  通道2: DC~4.5GHz	64mm	1~24

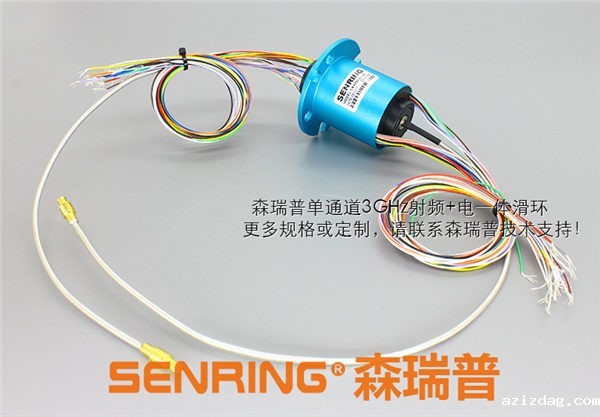

外径32mm法兰安装规格射频与电信号一体滑环

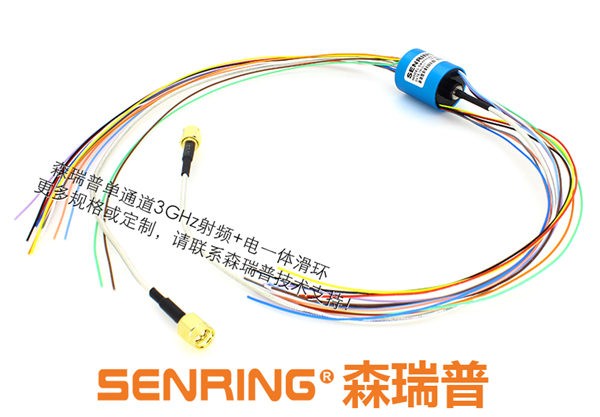

外径22mm无法兰规格射频与12路2A电信号一体滑环

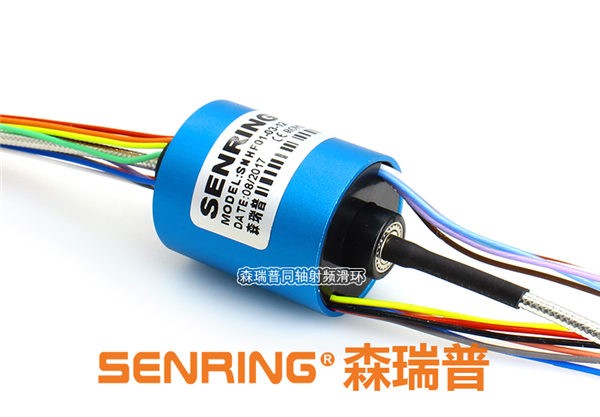

外径22mm无法兰规格射频与12路2A电信号一体滑环细节

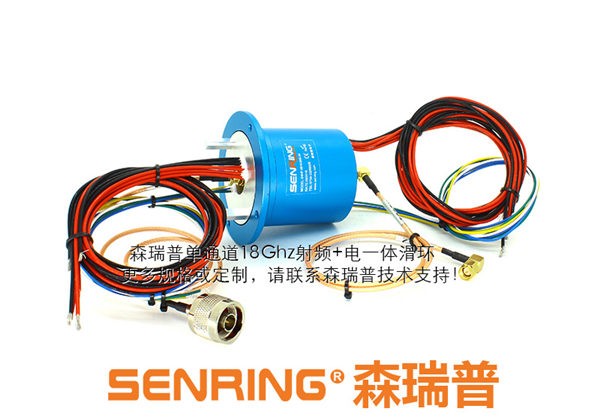

外径56mm法兰安装单通道18GHz高频+8路5A电流一体滑环

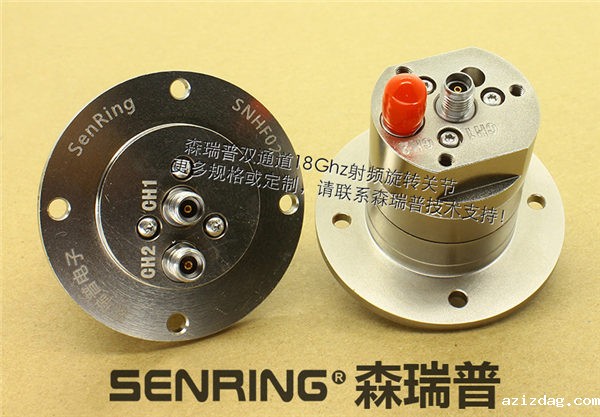

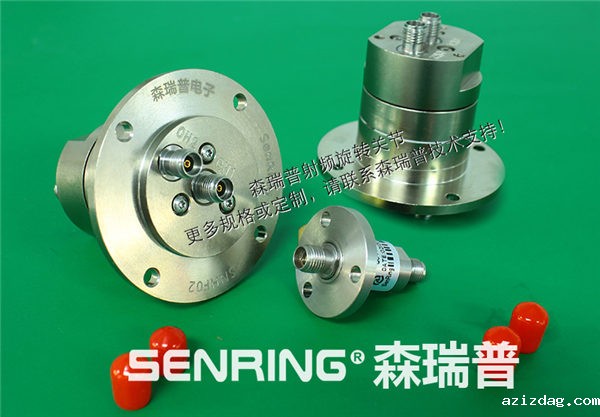

米兰app体育官方入口下载手机版纯粹的射频旋转关节


米兰app体育官方入口下载手机版纯粹的射频旋转关节

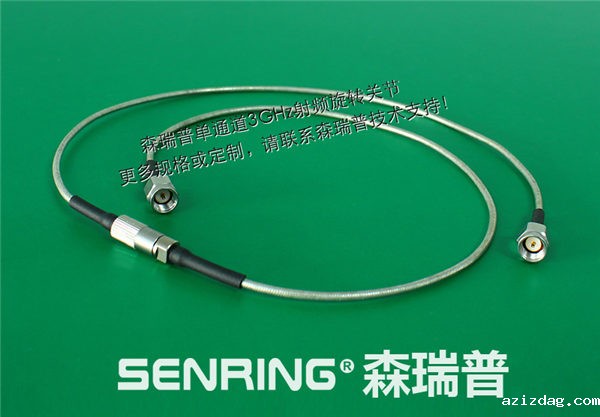

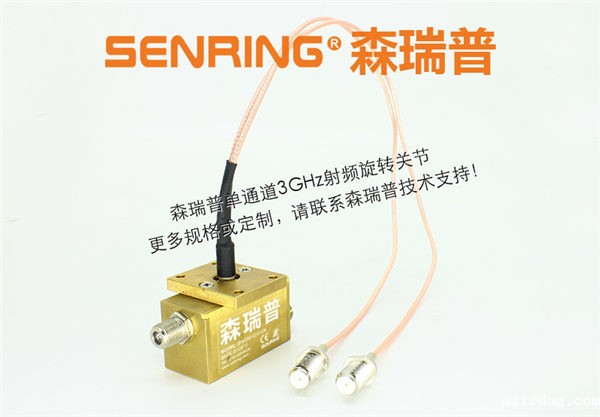

米兰app体育官方入口下载手机版单通道DC~3GHz同轴旋转关节


米兰app体育官方入口下载手机版单通道DC~3GHz同轴旋转关节
